ABB Leistungsschütz AF16Z-40-00-23 | 4-polig | 7,5kW | 100-250V AC/DC | 30A | Schraubanschluss | für Motoren

ABB Leistungsschütz AF16Z-40-00-23, 4-polig, 7,5kW

ABB
Herst.-Nr.: 1SBL176201R2300
EAN: 3471523115934
GPSR
69,90 €

inkl. MwSt. + Versand ab 6,95 €

Derzeit nicht verfügbar
paketversandfähiger Artikel

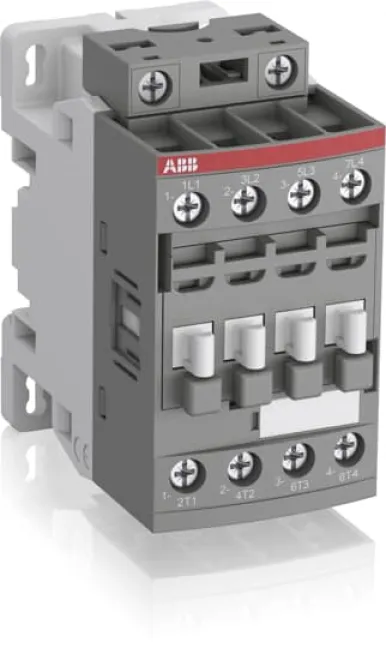

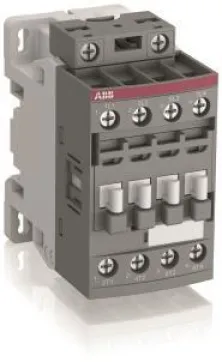

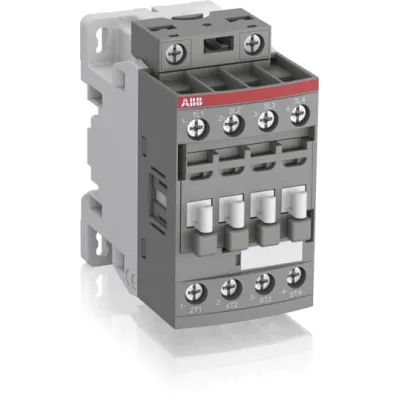

ABB AF16Z-40-00-23 Leistungsschütz 7,5kW, 4-polig, 100–250V AC/DC

Das ABB AF16Z-40-00-23 Leistungsschütz ist die zuverlässige Lösung für das sichere Schalten von Motoren und induktiven Lasten in Industrie, Maschinenbau und Gebäudetechnik. Mit seiner modernen elektronischen Spulenschnittstelle arbeitet das Schütz auch bei Spannungsschwankungen stabil und energieeffizient – ideal für anspruchsvolle Automatisierungs- und Steuerungsaufgaben.

Die universelle Steuerspannung von 100 bis 250 V AC/DC ermöglicht flexible Einsatzmöglichkeiten. Dank integriertem Überspannungsschutz sind Ihre Anlagenkomponenten optimal geschützt. Die kompakte Bauweise mit nur 45 mm Breite spart Platz im Schaltschrank und erleichtert die Installation, auch bei beengten Platzverhältnissen.

  • Leistungsstark & Vielseitig: 7,5 kW Bemessungsleistung (AC-3, 400 V) und 18 A Betriebsstrom ermöglichen den zuverlässigen Betrieb von Elektromotoren, Heizungen und weiteren Verbrauchern.
  • Energieeffizient: Die innovative AF-Technologie reduziert die Halteleistung der Spule auf nur 1,7 W – das spart Energie und minimiert die Wärmeentwicklung.
  • Hohe Betriebssicherheit: Das Schütz arbeitet auch bei kurzen Spannungseinbrüchen (gemäß SEMI F47-0706) zuverlässig. Mirrorkontakte sorgen für zusätzliche Sicherheit in Ihrer Schaltung.
  • Einfache Verdrahtung: Robuste Schraubanschlüsse im Hauptstromkreis ermöglichen eine schnelle und sichere Installation.
  • Flexibel erweiterbar: Kompatibel mit umfangreichem ABB Zubehör wie Zeitgliedern, Verdrahtungshilfen und Verriegelungsmodulen für individuelle Anpassungen.

Das ABB AF16Z-40-00-23 eignet sich optimal für moderne Schaltanlagen, Werkstätten und anspruchsvolle Automatisierungen. Die elektronische Spulentechnologie sorgt für zuverlässige Funktion auch bei schwankenden Netzbedingungen. Profitieren Sie von minimalem Wartungsaufwand, langer Lebensdauer und praxiserprobter ABB Qualität.

Bestellen Sie das ABB AF16Z-40-00-23 Leistungsschütz jetzt online bei smartgoods.de und setzen Sie auf innovative Sicherheit und Effizienz in Ihrer Elektroinstallation!

Technische Daten ABB AF16Z-40-00-23

  • Bauform: 4-polig, 4 Schließer-Hauptkontakte
  • Bemessungsleistung (AC-3, 400 V): 7,5 kW
  • Bemessungsbetriebsstrom (AC-1, 400 V): 30 A
  • Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
  • Steuerspannung: 100–250 V AC/DC
  • Betriebsspannung: bis 690 V
  • Spulentechnologie: Elektronische Spulenschnittstelle, minimale Halteleistung (1,7 W)
  • Überspannungsschutz: integriert
  • Hilfskontakte: Mirrorkontakte gemäß IEC60947-5-1
  • Anschlussart: Schraubanschluss (Hauptstromkreis)
  • Abmessungen (B x H x T): 45 x 86 x 77 mm
  • Für Reiheneinbau geeignet: Nein
