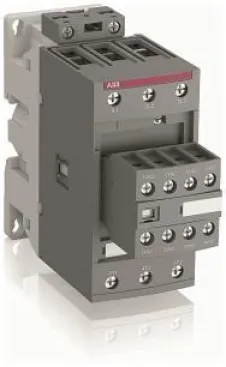

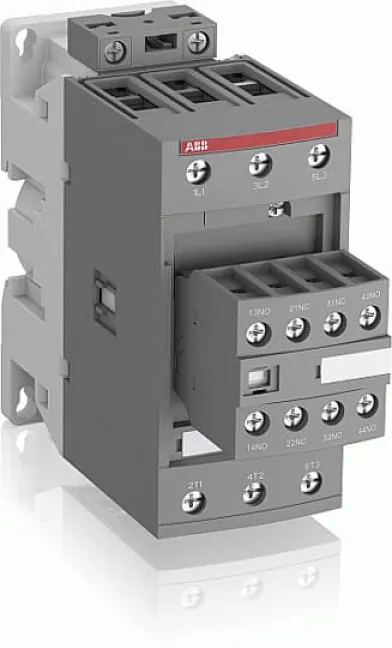

ABB Leistungsschütz AF52-30-22-13, 22kW, 3 Schließer

ABB AF52-30-22-13 Leistungsschütz 22kW 3S 100–250VUC

Das ABB AF52-30-22-13 Leistungsschütz vereint moderne Schalttechnik und höchste Zuverlässigkeit auf nur 55 mm Breite. Dieses kompakte Schütz ist mit seiner enormen Spulenspannungsbandbreite von 100 bis 250 V AC/DC besonders flexibel einsetzbar und für anspruchsvolle Anwendungen im industriellen Umfeld optimiert. Mit bis zu 22 kW Schaltleistung und robuster Bauweise ist es die perfekte Wahl für effiziente Motorsteuerungen, Anlagenbau und Schaltschrankverdrahtung.

• Sehr weiter Steuerspannungsbereich (100–250 V AC/DC): Einfacher Bestand haltern, maximal flexibel in der Anwendung
• Kompakte Bauform (nur 55 mm Breite, 125,5 mm Höhe, 144 mm Tiefe) – ideal zur Platzersparnis im Schaltschrank
• Hohe Schaltleistung (bis 22 kW bei AC-3, 400 V) und Bemessungsbetriebsstrom bis 53 A – auch für leistungsstarke Motoren geeignet
• Einfache Montage durch Schraubanschluss. Flexibler Spulenanschluss von oben und unten, für schnelle Integration ohne Umbauten
• Erweiterbar durch eine Vielzahl von steckbaren Hilfsschaltern und Zubehör – anpassbar an Ihre Wunschkonfiguration

Mit seinem durchdachten Design ist das ABB AF52-30-22-13 beliebig kompatibel und kann Motoren, leicht sowie nicht-induktive Lasten zuverlässig schalten. Die clevere AC/DC-Steuerung minimiert Lagerkosten und Aufwand im Ersatzteilmanagement, da nur wenige Spulentypen verschiedenste Spannungen abdecken. Das macht dieses Schütz zum beliebten Allrounder beim Maschinenbauer, Schaltschrankbauer und Elektroinstallateur. Die Spulenanschlussklemmen lassen sich flexibel anordnen – Sie entscheiden, wie der Einbau optimal in Ihre Anwendung passt.

Zwei Schließer- und zwei Öffner-Hilfskontakte (Mirrorkontakte nach IEC60947-5-1) ermöglichen variable Steueroptionen und garantieren maximale Sicherheit und Integrationstiefe für zahlreiche Anlagenkonzepte. Die robuste Verarbeitung, das ABB-typische Qualitätsniveau und die einfache Erweiterbarkeit durch Zusatzmodule wie Hilfsschalter oder Zeitglieder unterstreichen den hohen Nutzwert für Ihren Schaltschrankbau.

Setzen Sie mit dem ABB AF52-30-22-13 Leistungsschütz auf die Zukunft der Schalttechnik – egal ob für Neuprojekte, Modernisierungen oder als universeller Ersatz. Ideal für Industrie, Maschinenbau, Gewerbe und Gebäudeautomation – erfahren Sie selbst, wie einfach und leistungsstark modernes Schalten sein kann!

Jetzt das ABB AF52-30-22-13 Leistungsschütz bei smartgoods.de schnell & bequem online bestellen – Ihr Partner für professionelle Steuerungstechnik aus Dresden!

Technische Daten – ABB AF52-30-22-13 Leistungsschütz

• Bemessungssteuerspeisespannung: 100–250 V AC / DC
• Betriebsspannung (AC 50/60 Hz): max. 690 V
• Betriebsstrom AC-1 (400 V): 100 A
• Betriebsstrom AC-3 (400 V): 53 A
• Schaltleistung AC-3 (400 V): 22 kW
• Hilfskontakte: 2 x Schließer, 2 x Öffner
• Anzahl Hauptkontakte: 3 x Schließer
• Anschluss: Schraubanschluss (Hauptstromkreis)
• Maße (B x H x T): 55 x 125,5 x 144 mm
• Reiheneinbau geeignet: nein
• Herstellerartikelnummer: 1SBL367001R1322
