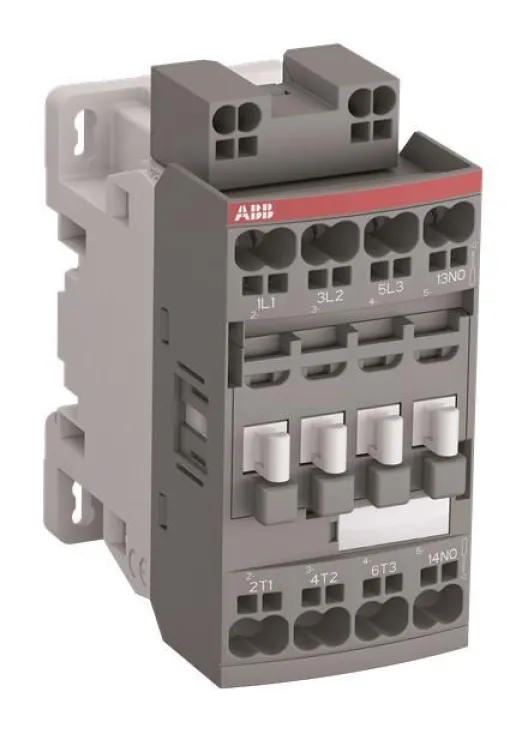

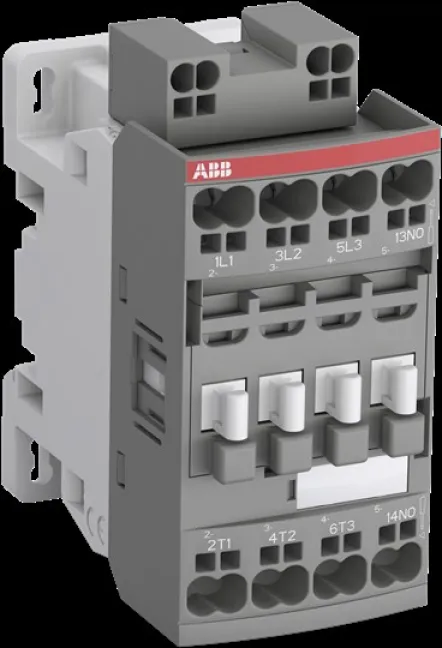

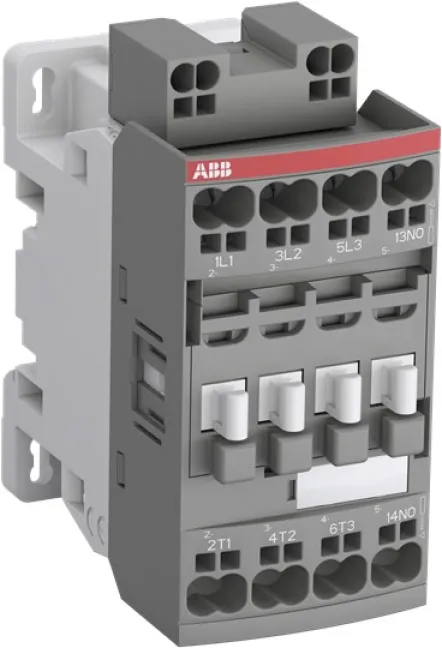

ABB Leistungsschütz AF12-30-10K-12, 5,5kW, 3-polig

ABB AF12-30-10K-12 Leistungsschütz 5,5 kW, 3S, 48–130 V UC, 12 A

Das ABB AF12-30-10K-12 Leistungsschütz ist die ideale Lösung für anspruchsvolle Steuerungs- und Automatisierungsaufgaben in Industrie, Maschinenbau und Gebäudetechnik. Dank seines breiten Steuerspannungsbereichs von 48 bis 130 V AC/DC und moderner Spulentechnologie überzeugt das Schütz durch hohe Flexibilität, Zuverlässigkeit und eine kompakte Bauform – optimal für den Einsatz in beengten Schaltschrankumgebungen.

• Universelle Spannungskompatibilität: Das AF12-30-10K-12 unterstützt Steuer- und Betriebsspannungen von 48 bis 130 V AC/DC und ist damit vielseitig einsetzbar.
• Kompaktes Design: Mit nur 45 mm Breite, 92,3 mm Höhe und 77 mm Tiefe eignet sich das Schütz perfekt für platzsparende Installationen.
• Robuste Technik & Sicherheit: Integrierter Überspannungsschutz verlängert die Lebensdauer und reduziert den Installationsaufwand, da keine zusätzlichen Löschglieder benötigt werden.
• Leistungsstark: Mit einer Bemessungsleistung von 5,5 kW (AC-3/400 V) und einem Schaltstrom bis 28 A (AC-1) ist das Schütz ideal für Motoren und verschiedenste Lasten.
• Hohe Sicherheit: Die Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 ausgeführt und bieten zuverlässige Rückmeldung im Steuerkreis.
• Schnelle Verdrahtung: Der Federzuganschluss ermöglicht eine sichere, schnelle und wartungsarme Installation.

Als Teil der ABB AF-Serie deckt das AF12-30-10K-12 zahlreiche Steuerungsanforderungen ab. Die innovative Spulentechnologie ermöglicht den Betrieb mit nur vier Spulen für Steuerspannungen von 20 bis 500 V DC bzw. 24 bis 500 V AC. Das Schütz eignet sich optimal für industrielle Anwendungen, Maschinenbau und überall dort, wo zuverlässige und energieeffiziente Schaltvorgänge gefordert sind.

Erweitern Sie Ihr Schaltsystem flexibel mit kompatiblem ABB-Zubehör wie Zeitgliedern, Verdrahtungshilfen oder Verriegelungsgliedern. Die hochwertige Verarbeitung sorgt für eine dauerhaft stabile Performance – auch bei häufigen Schaltvorgängen oder wechselnden Belastungen.

Bestellen Sie jetzt das ABB AF12-30-10K-12 Leistungsschütz bei smartgoods.de aus Dresden und profitieren Sie von moderner Schalttechnik von ABB – ideal für Ihren Schaltschrank!

Technische Daten

• Spulenspannung AC 50 Hz: 48–130 V
• Spulenspannung AC 60 Hz: 48 V
• Spulenspannung DC: 48 V
• Spannungsart zur Betätigung: AC/DC
• Anzahl Hauptkontakte (Schließer): 3
• Anschlussart: Federzuganschluss
• Betriebsspannung: bis 690 V AC
• Bemessungsbetriebsstrom (AC-1/400 V): 28 A
• Bemessungsbetriebsstrom (AC-3/400 V): 12 A
• Bemessungsbetriebsleistung (AC-3/400 V): 5,5 kW
• Hilfskontakte (Schließer): 1
• Geeignet für Reiheneinbau: nein
• Maße (B × H × T): 45 mm × 92,3 mm × 77 mm
