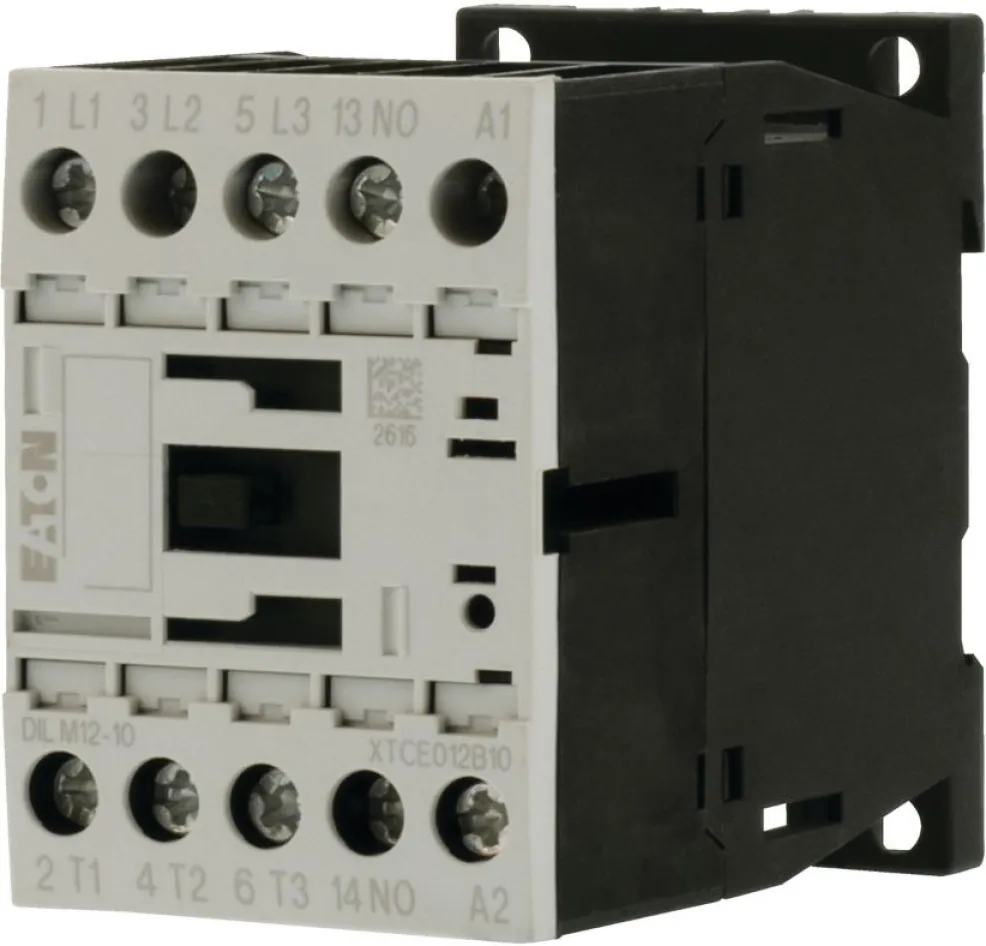

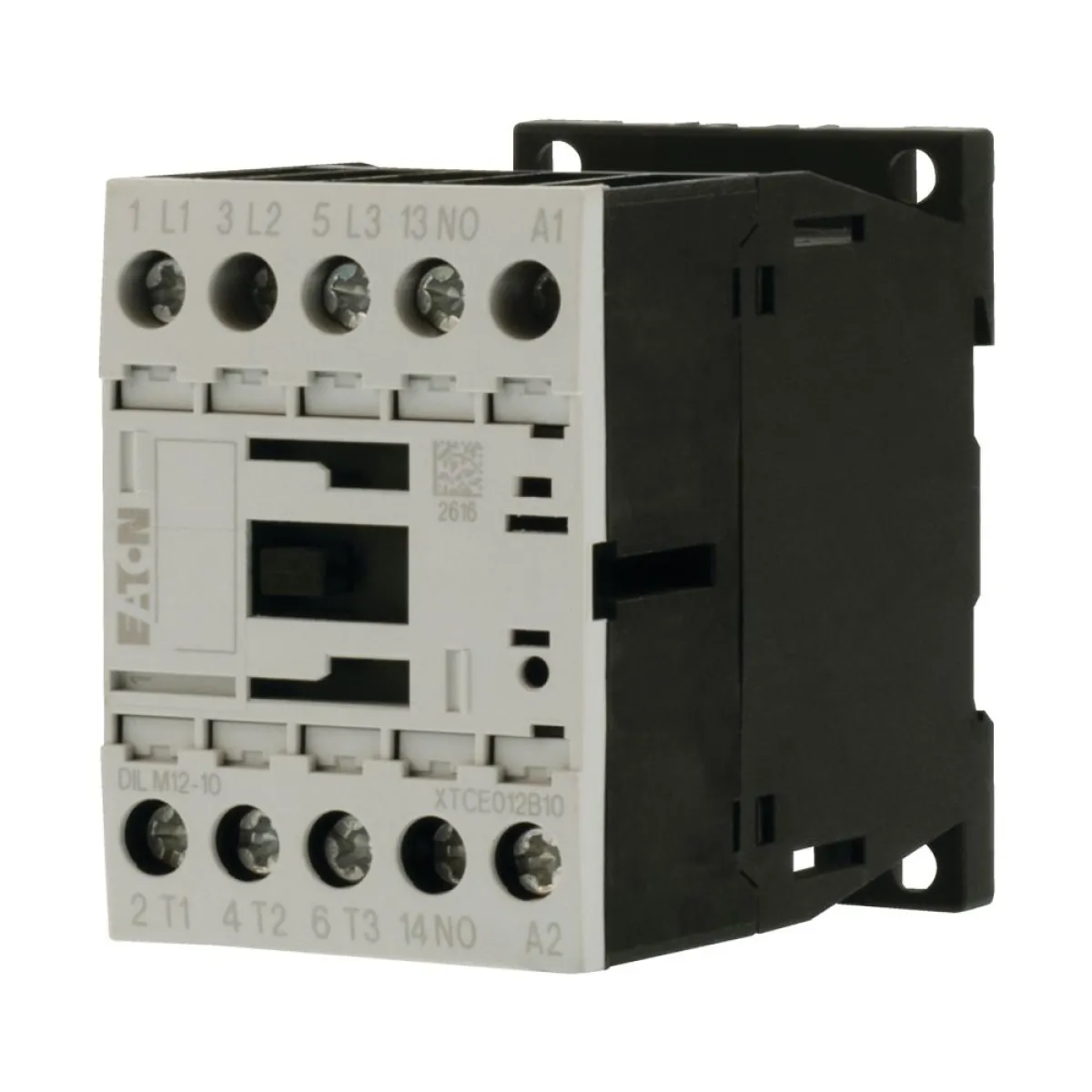

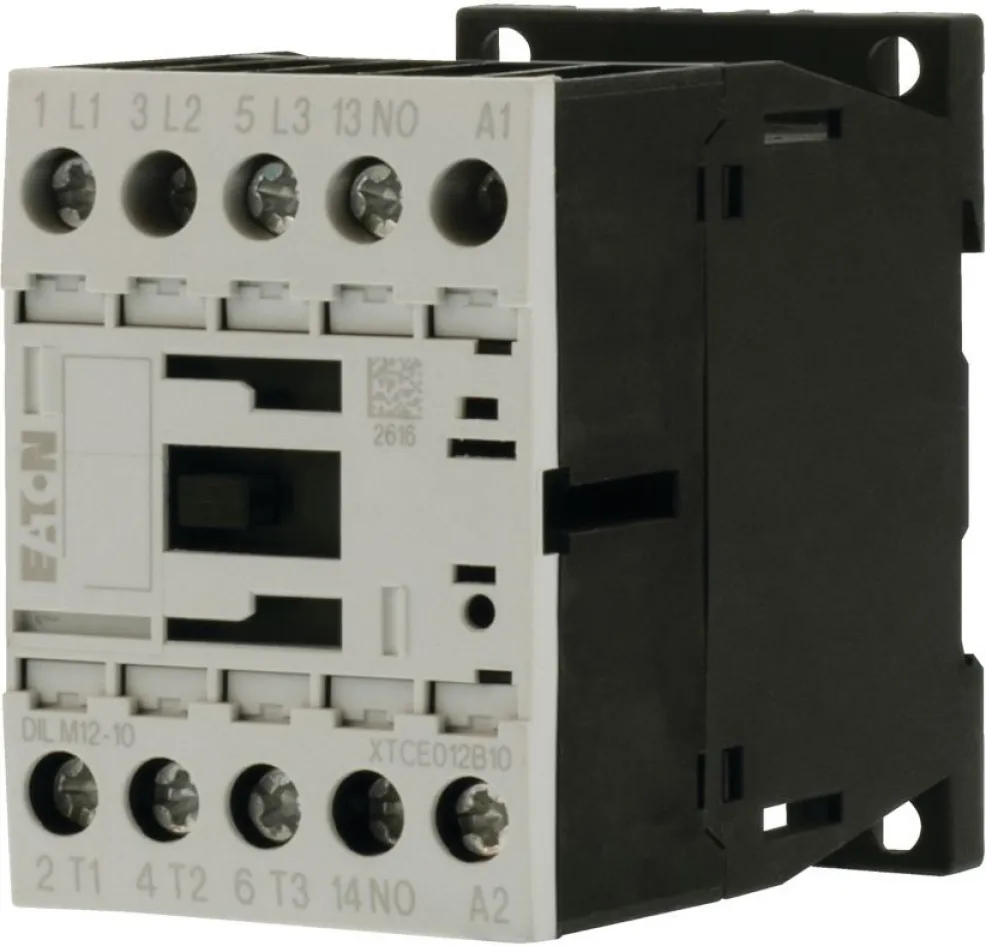

Eaton Leistungsschütz DILM12-10 (24V 50/60Hz), 5,5 kW, 3-polig

EATON DILM12-10(24V50/60HZ) Leistungsschütz 5,5 kW, 3-polig – 24 V AC

Das EATON DILM12-10(24V50/60HZ) Leistungsschütz ist eine vielseitige und zuverlässige Lösung zur Steuerung und zum Schalten von Motoren bis 5,5 kW Leistung bei 400 V. Dank kompakter Bauweise, hoher Schaltleistung und einfacher Installation eignet sich dieses Schütz ideal für professionelle Anwendungen im Maschinen- und Anlagenbau sowie in der industriellen Automatisierung.

• Effiziente Motorsteuerung: Perfekt geeignet für Käfigläufermotoren und Anwendungen bis 12 A Bemessungsbetriebsstrom – zuverlässig auch bei häufiger Schaltung.
• Flexible Einsatzmöglichkeiten: Für AC-1 (nicht induktive oder schwach induktive Lasten), AC-3 (Motor starten, stoppen im Betrieb) und AC-4 (Reversieren, Gegenstrombremsen, Tippen).
• Kompakte Bauform: Mit nur 45 mm Breite, 68 mm Höhe und 75 mm Tiefe passt das Schütz problemlos in Schaltschrank und Steuerfeld.
• Einfache Verdrahtung: Robuste Schraubklemmen gewährleisten einen sicheren und schnellen Anschluss im Hauptstromkreis.
• Kombinierbarkeit und Erweiterung: Mit bis zu einem Hilfsschließerkontakt (Hilfskontakt: 1 S) ideal für die Integration in komplexe Steuer- und Überwachungsschaltungen.
• IE3-fähig: Auch für Motoren der modernen Effizienzklasse IE3 geeignet und somit zukunftssicher in puncto Energiesparen.

Ob zur Steuerung von Widerstandsöfen, Liften, Pumpen oder Lüftermotoren – der EATON DILM12-10 Leistungsschütz überzeugt mit zuverlässiger Schalttechnik, langer Lebensdauer und einfacher Integration. Die 3-polige Ausführung, die 24 V AC-Spulenspannung sowie der 1 integrierte Hilfsschließer machen das Modul besonders vielseitig einsetzbar, z. B. in der industriellen Steuerungstechnik, im Maschinenbau oder in der Gebäudetechnik.

Profitieren Sie von einer robusten Lösung, die Ihre Anlagen zuverlässig steuert und den Energieverbrauch reduziert. Vertrauen Sie auf Markenqualität für Ihre Schaltaufgaben – ideal für Elektrobetriebe, Steuerungstechniker und Anlagenbauer, die Wert auf Sicherheit und Effizienz legen.

Jetzt bei smartgoods.de bestellen und Ihre Steuerungsprojekte professionell und energiesparend umsetzen!

Technische Daten – EATON DILM12-10(24V50/60HZ)

• Spulenspannung / Versorgung: 24 V AC, 50/60 Hz
• Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 22 A
• Bemessungsbetriebsstrom (AC-4, 400 V): 7 A
• Betriebsspannung: 24 V – 690 V AC (50/60 Hz)
• Schaltkontakte: 3-polig (Hauptkontakte), 1 Schließer (Hilfskontakt)
• Anschlussart: Schraubanschluss
• Geeignet für Motoren-Effizienzklasse: IE3
• Abmessungen (BxHxT): 45 x 68 x 75 mm
• Kombinierbar mit: Hilfsschaltern DILM32-XHI.., DILA-XHI(V)..
• Einsatzbereiche: Maschinenbau, Betriebstechnik, Gebäudeautomation
