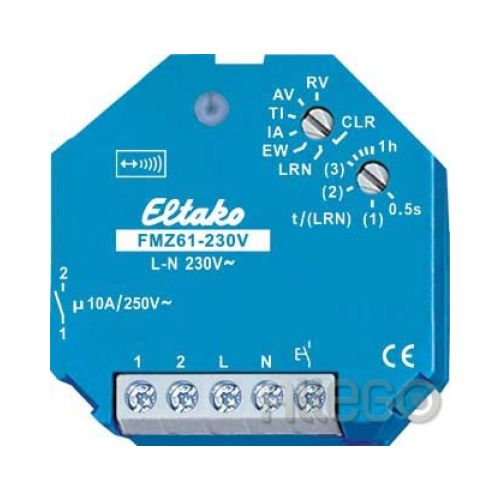

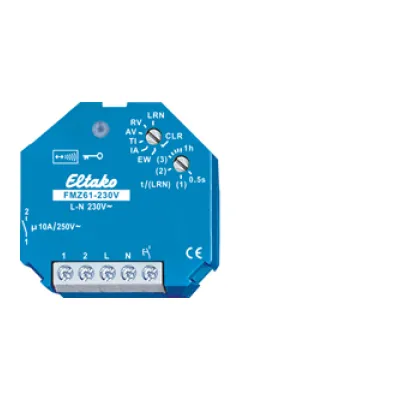

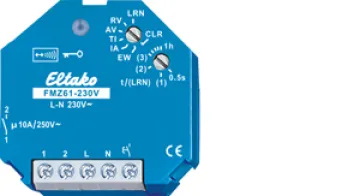

Eltako Funkaktor Multifun.-Zeitrelais FMZ61-230V

Funkaktor Multifunktions-Zeitrelais FMZ61-230V. 1 Schließer potenzialfrei 10A/250V AC, Glühlampen 2000 Watt. Stand-by-Verlust nur 0,8 Watt. Für Einbaumontage. 45mm lang, 55mm breit, 33mm tief. Versorgungs- und gegebenenfalls Steuerspannung örtlich 230V. Dieser Funkaktor verfügt über die modernste von uns entwickelte Hybrid-Technologie: Die verschleißfreie Empfangs- und Auswerte-Elektronik haben wir mit einem bistabilen Relais kombiniert. Dadurch gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Zusätzlich zu dem Funk-Steuereingang über eine innenliegende Antenne kann dieser Funkaktor auch mit einem eventuell davor montierten konventionellen Steuertaster örtlich gesteuert werden. Ein Glimmlampenstrom ist nicht zugelassen. Mit dem oberen Drehschalter können in der Stellung LRN bis zu 35 Funktaster zugeordnet werden, davon ein oder mehrere Zentralsteuerungs-Taster. Außerdem Funk-Fenster-Türkontakte (FTK) mit der Funktion Schließer oder Öffner bei geöffnetem Fenster. Wird ein Richtungstaster eingelernt, so kann mit der oberen Taste (START) eine Funktion (z.B. TI) gestartet und mit der unteren Taste (STOP) gestoppt werden. Danach wird damit die gewünschte Funktion dieses Funkaktors gewählt: RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. IA = Impulsgesteuerte Ansprechverzögerung. EW = Einschaltwischer. Mit dem unteren Drehschalter kann die Zeit von 0,5 Sekunden bis 60 Minuten eingestellt werden. Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an. Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.


Funktion ansprechverzögert=ja
Funktion rückfallverzögert=ja
Funktion einschaltwischend=ja
Funktion ausschaltwischend=nein
Funktion Stern/Dreieck=nein
Funktion Impulsformend=nein
Funktion blinkend mit Pause beginnend, Festzeit=nein
Funktion blinkend mit Impuls beginnend, Festzeit=nein
Funktion taktend mit Pause beginnend, variabel=nein
Funktion taktend mit Impuls beginnend, variabel=ja
Mit Stecksockel=nein
Fernbedienung möglich=nein
Nur für Fernbedienung geeignet=nein
Aufsteckbar auf Schütz=nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz=230..230 V
Spannungsart zur Betätigung=AC
Zeitbereich=0,5..3600 s
Anzahl der Ausgänge, unverzögert, Öffner=0
Anzahl der Ausgänge, unverzögert, Schließer=1
Anzahl der Ausgänge, unverzögert, Wechsler=0
Anzahl der Ausgänge, verzögert, Öffner=0
Anzahl der Ausgänge, verzögert, Schließer=1
Anzahl der Ausgänge, verzögert, Wechsler=0
Ausgänge, umschaltbar verzögert/unverzögert=nein
Mit Halbleiterausgang=nein
Breite=55 mm
Höhe=45 mm
Tiefe=33 mm
