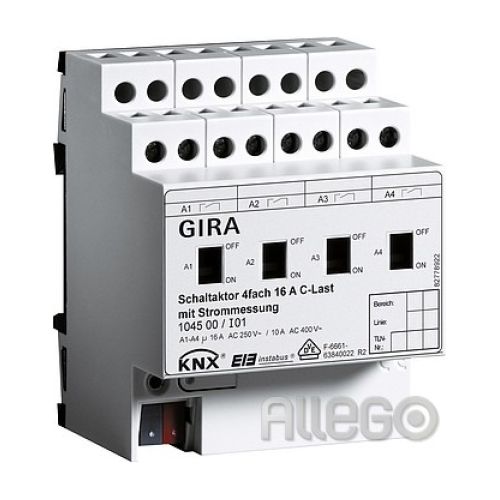

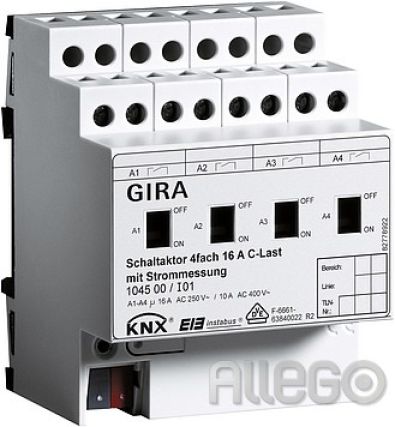

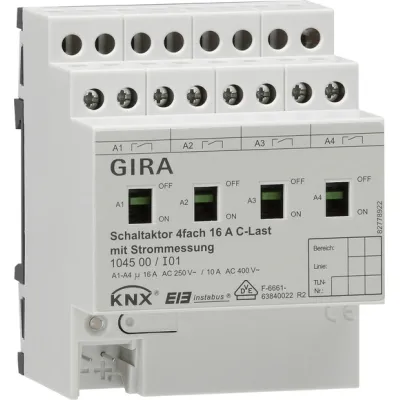

Gira Schaltaktor 4fach REG KNX/EIB 16A C-Last 104500

Produktfamilie: Ausgabe Produkttyp: Binärausgang 4fach 4fach REG Schaltaktor mit integrierter Busankopplung. Zum Schalten von vier unabhängig ansteuerbaren Lastgruppen. Die Schaltkontakte des Schaltaktor 4fach C Last sind speziell für Lasten mit kapazitivem Charakter und dadurch bedingten kurzzeitigen hohen Einschaltströmen ausgelegt (siehe technische Daten). Der Schaltaktor besitzt eine integrierte Stromerkennung. Für jeden Kanal kann eine Strommessung erfolgen. Montage auf DIN Hutschiene. Mit Handschalter zur Umschaltung des Relais (Ein Aus) parallel bzw. ohne KNX Betrieb. Keine zusätzliche Stromversorgung. Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS3.0d (oder höher) empfohlen. Anschluss mehrphasig. Funktionen: Unabhängiges Schalten der 4 Ausgänge.. Handbetätigung der Relais unabhängig vom Bus Schaltstellungsanzeige.. Schließer oder Öffnerbetrieb.. Zentrale Schaltfunktion. Sammelrückmeldung zur Reduzierung der Buslast.. Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion.. Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern.. Logische Verknüpfungsfunktion für jeden Ausgang.. Sperrfunktion für jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion für jeden Ausgang.. Zeitfunktionen (Ein , Ausschaltverzögerung, Treppenlichtfunktion auch mit Vorwarnfunktion).. Einbeziehung in Lichtszenen möglich, max. 8 interne Szenen je Kanal sind parametrierbar.. Speicherfunktion für Lichtszenen.. Betriebsstundenzähler als Vorwärts Rückwärtszähler mit Grenzwertfunktion (Grenzwert über Bus veränderbar) für jeden Ausgang aktivierbar.. Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsstellung.. Reaktionen bei Busspannungsausfall und wiederkehr und nach einem ETS Programmiervorgang für jeden Kanal einstellbar.. Stromerkennung: Messung des Laststroms für jeden Kanal.. Schwellwerte zur Lastüberwachung (z.B. Meldung Lastausfall)... Schaltkontakt: Relais mit 4 x potenzialfreien Schließkontakten Schaltvermögen AC 230 V: 16 A AC1 bzw. 16 A AC3 Schaltvermögen AC 400 V: 10 A AC1 bzw. 10 A AC3 Schaltvermögen DC: 16 A 24 V Max. Einschaltstrom: 600 A, 150 s 300 A, 600 s Anschlussleistung: 3680 W Ohmsche Last 16 A, max. 200 F Kapazitive Last AC 230 V 3680 W Glühlampen 3680 W HV Halogen 2000 VA NV Halogen, gewickelter Trafo 2500 W NV Halogen, Gira Tronic Trafo 3680 VA Leuchtstofflampen, unkompensiert 3680 VA Leuchstofflampen Duo Schaltung 2500 VA Leuchstofflampen parallel kompensiert 3680 W Quecksilberdampflampen unkompensiert 3680 W Quecksilberdampflampen parallel kompensiert Stromerkennung: 0,25 bis 16 A sinus 50 60 Hz Anschlüsse: KNX über Anschluss und Abzweigklemme Last über Schraubklemmen 0,2 bis 4 mm 2 eindrähtig 2 x 0,2 bis 2,5 mm 2 eindrähtig 0,75 bis 4 mm 2 feindrähtig ohne Aderendhülse 0,5 bis 2,5 mm 2 feindrähtig mit Aderendhülse Abmessungen: REG Gerät mit 4 TE VDE Zulassung gemäß: EN 60669 1, EN 60669 2 1, EN 50428

Bussystem KNX: ja
Bussystem KNX-Funk: nein
Bussystem Funkbus: nein
Bussystem LON: nein
Bussystem Powernet: nein
Andere Bussysteme: ohne
Montageart: REG
Breite in Teilungseinheiten: 4
Vor Ort-/Handbedienung: ja
Mit LED-Anzeige: nein
Max. Schaltstrom: 16 A
Max. Schaltleistung: 3680 W
C-Last: ja
Max. Anzahl der Schaltausgänge: 4
Bemessungsstrom: 16 A
Busankopplung inklusive: ja
Modulare Erweiterungsmöglichkeit: nein
Schutzart (IP): IP20
