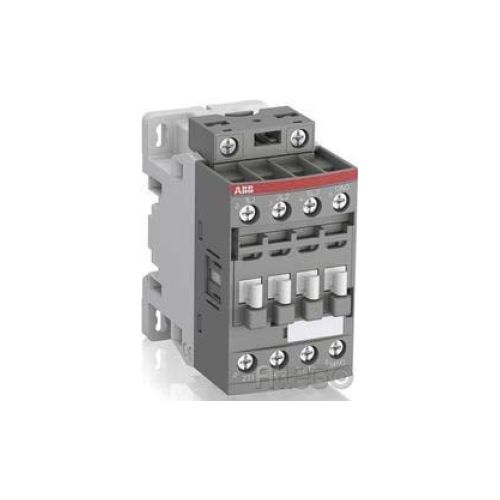

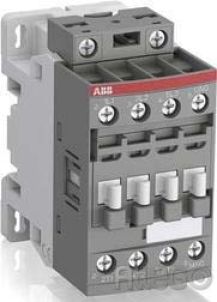

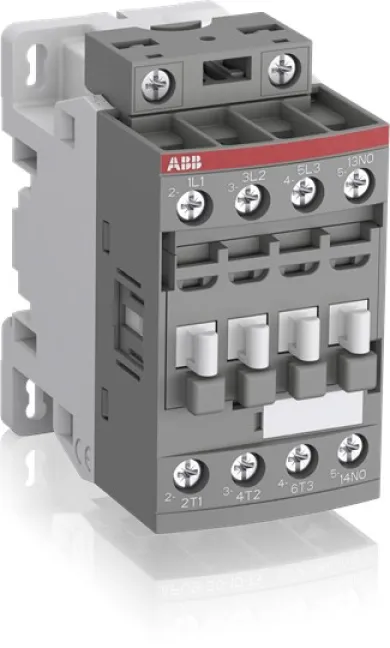

ABB Leistungsschütz AF16Z-30-01-21 | 3-polig | 7,5kW | 24–60V AC/DC | 1 Öffner | Schraubanschluss | grau

ABB Leistungsschütz AF16Z-30-01-21, 3-polig, 7,5kW

ABB
Herst.-Nr.: 1SBL176001R2101
EAN: 3471523113916
GPSR
78,60 €

inkl. MwSt. + Versand ab 6,95 €

1-3 Werktage
paketversandfähiger Artikel
PayPal Visa Mastercard American Express Vorkasse Finanzierung - BNP Paribas S.A.

ABB AF16Z-30-01-21 Leistungsschütz 7,5kW – Zuverlässige Schalttechnik für Industrie & Automation

Das ABB AF16Z-30-01-21 Leistungsschütz steht für moderne, effiziente und sichere Schalttechnik in der Industrie- und Gebäudetechnik. Mit seinem weiten Steuerspannungsbereich und der robusten Bauweise eignet sich dieses 3-polige Schütz ideal für Motorsteuerungen, Automatisierungslösungen und anspruchsvolle Schaltaufgaben in elektrischen Anlagen.

Profitieren Sie von innovativer Ansteuerungstechnologie, geringem Energieverbrauch und zuverlässigem Überspannungsschutz. Das Schütz ist die perfekte Wahl für Anwendungen, bei denen Präzision, Flexibilität und Langlebigkeit gefragt sind.

  • Weitbereichs-Spule: Flexibler Steuerspannungsbereich von 24–60 V AC (50/60 Hz) bzw. 20–60 V DC ermöglicht den weltweiten Einsatz und vereinfacht die Projektierung.
  • Hohe Schaltleistung: Schaltet Motoren bis 7,5 kW (AC-3, 400 V) sowie weitere Lasten – optimal für Maschinenbau, Steuerungsbau und Automatisierung.
  • Elektronische Spulenschnittstelle: Kompensiert Spannungsschwankungen und bietet integrierten Überspannungsschutz für maximale Betriebssicherheit.
  • Flexible Anschlussmöglichkeiten: Schraubklemmen für einfache Verdrahtung, erweiterbar mit ABB Zubehör wie Hilfskontakten, Zeitgliedern oder Verdrahtungshilfen.
  • Kompakte Bauweise: Platzsparendes, graues Gehäuse aus hochwertigem Kunststoff – ideal für den Einbau in Schaltschrankanlagen.
  • Energieeffizient & SPS-kompatibel: Geringe Halteleistung (nur 1,7 W) und direkte Ansteuerung über SPS-Ausgänge (24V DC, 500mA) möglich.

Das ABB AF16Z-30-01-21 Leistungsschütz überzeugt durch seine hohe Toleranz gegenüber Spannungseinbrüchen (nach SEMI F47-0706) und die Möglichkeit zur individuellen Erweiterung. Es eignet sich hervorragend für Steuerungsbauer, Automatisierer und Elektriker, die Wert auf Effizienz und Sicherheit legen.

Setzen Sie auf das ABB AF16Z-30-01-21 für zukunftssichere Elektroinstallationen in Industrie, Maschinenbau und Gebäudetechnik. Bestellen Sie jetzt bei smartgoods.de – Ihrem Experten für professionelle Komponenten aus Dresden.

Technische Daten

  • Hersteller: ABB
  • Typ: AF16Z-30-01-21
  • Schaltleistung: Bis 7,5 kW (AC-3, 400 V)
  • Bemessungsbetriebsstrom (Ie): 18 A (AC-3, 400 V) / 30 A (AC-1, 400 V)
  • Steuerspannungsbereich: 24–60 V AC (50/60 Hz), 20–60 V DC
  • Anzahl Hauptkontakte: 3 Schließer
  • Hilfskontakte: 1 Öffner (Mirrorkontakt, spulenseitig schaltend)
  • Anschlussart: Schraubklemmen
  • Material: Industrie-Kunststoff (Gehäusefarbe: Grau)
  • Abmessungen: Kompakte Bauform für den Schaltschrank
  • Kompatibilität: Erweiterbar mit ABB Zubehör (Hilfskontaktblöcke, Zeitglieder, Verdrahtungshilfen)
  • Verpackungseinheit: 1 Stück

Technische Merkmale

Hersteller
ABB
Shopname
ABB Leistungsschütz AF16Z-30-01-21 | 3-polig | 7,5kW | 24–60V AC/DC | 1 Öffner | Schraubanschluss | grau
Artikelnummer
N318764
Hersteller-Artikelnummer
1SBL176001R2101
EAN
3471523113916
Produkttyp
Leistungsschütz
Zertifikate / DIN
IEC60947-5-1
Serie des Herstellers
AF16Z
Farbe
Grau
Verpackungsmaße HxBxT
8,7 x 8,7 x 7,9 cm
Produktmaße HxBxT
8,6 x 4,5 x 7,7 cm
Gewicht
0,31 kg
Anschlussspannung
230 V
Nutzungsart
gewerblich
Montageart
Hutschienenmontage
