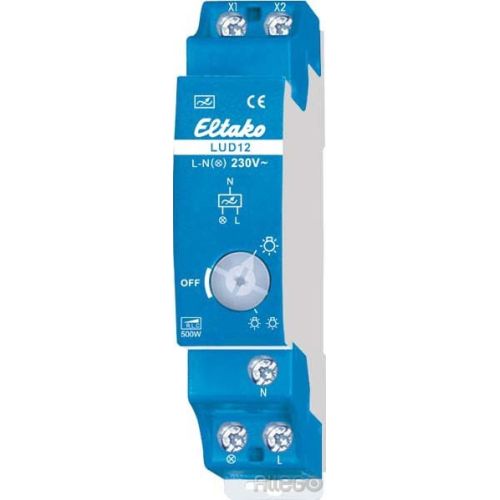

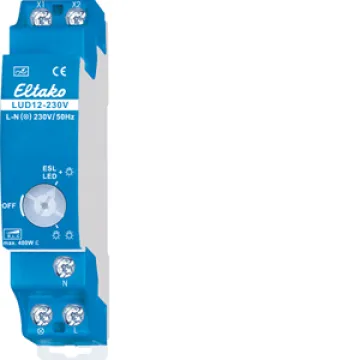

Eltako Leistungszusatz f. Uni.Dimmer LUD12-230V

Leistungszusatz LUD12-230V für Universal-Dimmschalter. Power MOSFET bis 500W, ESL bis 100W und 230V-LED bis 100W. Stand-by-Verlust nur 0,1Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. An die Universal-Dimmschalter EUD12Z, EUD12D, SUD12 (1-10V-Eingang) und FUD12/800W können Leistungszusätze LUD12-230V angeschlossen werden, wodurch sich die Schaltleistung abhängig von den Lüftungsverhältnissen für eine Leuchte nach untenstehenden Tabellen um bis 500, 350 oder 300W, für zusätzliche Leuchten bis 500W, je Leistungszusatz erhöht. Die beiden Schaltungen für die Leistungserhöhung können gleichzeitig ausgeführt werden. Automatische Erkennung der Lastart R+L oder R+C in der Schaltung Leistungserhöhung mit zusätzlichen Leuchten. Versorgungsspannung 230V. Automatische elektronische Überlastsicherung und Übertemperaturabschaltung. Die Lastart eines Leistungszusatzes LUD12-230V kann in der Schaltung Leistungserhöhung mit zusätzlichen Leuchten von der Lastart des Universal-Dimmschalters abweichen. Dadurch ist es möglich L-Lasten und C-Lasten zu mischen. Leistungserhöhung für eine Leuchte, ESL und LED siehe unten: EUD12Z, EUD12D und SUD12: 1. LUD12: + 500W. 2.-5. LUD12: + je 350W. 6.-9. LUD12: + je 300W. FUD12/800W: 1.-4. LUD12: + je 350W. 5.-8. LUD12: + je 300W. 9. LUD12: + 200W. Leistungserhöhung mit zusätzlichen Leuchten, ESL und LED siehe unten: 1.-9. LUD12: + je 500W. Die Schaltungsart eine Leuchte oder zusätzliche Leuchten wird mit einem Drehschalter auf der Frontseite eingestellt. Diese Einstellung muss mit der tatsächlichen Installation übereinstimmen, sonst könnte die Elektronik zerstört werden! Abweichende Einstellung für ESL und 230V-LED siehe unten. Leistungserhöhung für dimmbare Energiesparlampen ESL und dimmbare 230V-LED-Lampen: Leistungserhöhung für eine Leuchte: 1.-9. LUD12: + je 100W. Leistungserhöhung mit zusätzlichen Leuchten: 1.-9. LUD12: + je 100W. Die Einstellung ESL LED+Lampe muss bei ESL und 230V-LED-Lampen auf der Frontseite eingestellt werden. Auch bei Leistungserhöhung mit zusätzlichen Leuchten. Sonst könnte die Elektronik zerstört werden!


Montageart: REG
Werkstoff: Kunststoff
Werkstoffgüte: Thermoplast
Oberfläche: sonstige
Ausführung der Oberfläche: nicht zutreffend
Farbe: blau
Lastart: universal
Anschlussleistung: 300..500 W
Nennspannung: 230 V
