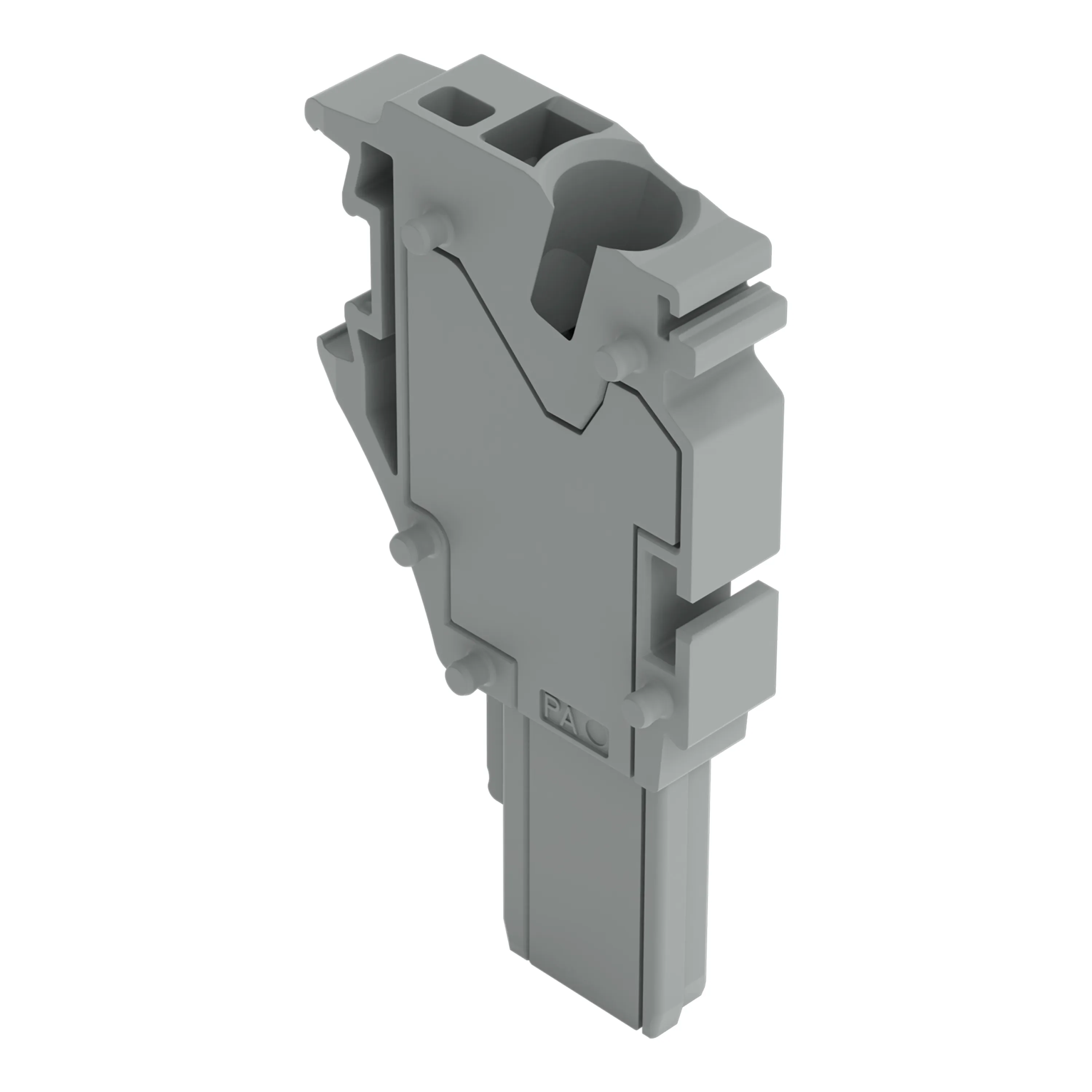

WAGO Mittelmodul 2022-171, 1-Leiter-Federleistenmodul, Push-in CAGE CLAMP

WAGO Mittelmodul 1-Leiter, kodierbar 2022-171

Das WAGO Mittelmodul 1-Leiter, kodierbar 2022-171 ist die ideale Lösung für die flexible und individuelle Gestaltung von Federleisten im X-COM®S-System. Dank innovativer Push-in CAGE CLAMP®-Technologie bietet dieses Mittelmodul maximale Zuverlässigkeit und eine werkzeuglose Installation – perfekt für den anspruchsvollen Gerätebau, Prototyping und Elektroinstallationen.

Das Mittelmodul überzeugt durch seine solide Verarbeitung aus halogenfreiem, flammwidrigem Thermoplast und ist speziell auf häufig wechselnde Polzahlen ausgelegt. Durch die einfache Aneinanderreihung mehrerer Mittelmodule (bis zu 13 Stück) lässt sich jede Leiterleisten-Konfiguration flexibel aufbauen – maßgeschneidert auf Ihren Bedarf.

• Modernste Anschlusstechnik: Die Push-in CAGE CLAMP®-Technologie ermöglicht schnelles, sicheres und vibrationsfestes Klemmen verschiedenster Leiterarten. Ideal für Feindrähtige, eindrähtige und mehrdrähtige Leiter von 0,25 bis 4 mm².
• Robustes Material & hohe Temperaturbeständigkeit: Das Mittelmodul ist aus hochwertigem Thermoplast gefertigt und hält Betriebstemperaturen bis zu 105 °C stand. Es erfüllt die Brennbarkeitsklasse V0 nach UL 94 und ist halogenfrei – für maximale Sicherheit und nachhaltigen Einsatz.
• Platzsparendes Design: Mit einer Breite von nur 5,2 mm sowie kompakter Bauhöhe und -tiefe eignet sich das grau ausgeführte Mittelmodul ideal für moderne Schaltschränke und Gerätesysteme mit begrenztem Platzangebot.
• Flexible Montage: Das Mittelmodul ist kompatibel mit dem X-COM®S-System und kann ganz einfach ohne Abschlussplatte eingesetzt werden. Die Montage ist unkompliziert – ideal für schnelle Erweiterungen im Prototypenbau, in der Industrie- und Automatisierungstechnik oder in Steuerungsanlagen.
• Für Profis und Entwickler: Entwickelt für Elektroinstallateure, Maschinenbauer, Schaltschrankbauer sowie die anspruchsvolle Prototypen- und Gerätefertigung. Das Mittelmodul bietet hohe Leistung bei sicherem Handling.

Mit dem WAGO Mittelmodul 2022-171 schaffen Sie sich maximale Flexibilität beim Aufbau maßgeschneiderter Klemmleisten. Profitieren Sie von einer sicheren, werkzeuglosen Federzugtechnologie, großem Klemmbereich und langer Lebensdauer. Investieren Sie in modernste Verbindungstechnik – ob für Prototyping, Serienfertigung oder anspruchsvolle Elektroinstallationen.

Jetzt das WAGO Mittelmodul 2022-171 bei Smartgoods.de bestellen und Ihr Verbindungssystem flexibel erweitern – Ihre zuverlässige Lösung aus Dresden!

Technische Daten WAGO Mittelmodul 2022-171

• Bauform: 1-Leiter-Federleisten-Mittelmodul, kodierbar
• System: Push-in CAGE CLAMP®, passend für X-COM®S-System
• Bemessungsstrom: 24 A
• Bemessungsspannung: 690 V
• Klemmbereich: 0,25 – 4 mm² (feindrähtig ohne Aderendhülse), 0,75 – 2,5 mm² (feindrähtig mit Aderendhülse), 0,75 – 4 mm² (eindrähtig), 0,25 – 2,5 mm² (mehrdrähtig)
• Material Isolierkörper: Thermoplast, halogenfrei, flammwidrig (V0 nach UL 94)
• Abmessungen: Breite 5,2 mm, Höhe 22,4 mm, Tiefe 40,5 mm
• Farbe: Grau
• Betriebstemperatur: bis 105 °C
• Explosionsgeprüfte Ausführung: Nein
• Polzahl: 1-polig (für individuelle Polzahl-Kombination)
• Montageart: Modular, ohne Abschlussplatte
