WAGO Leiterplattenklemme 236-744 | Einzelklemme 1-polig | CAGE CLAMP | 2,5 mm² | 5 mm Raster | Federzug | lötbar | blau

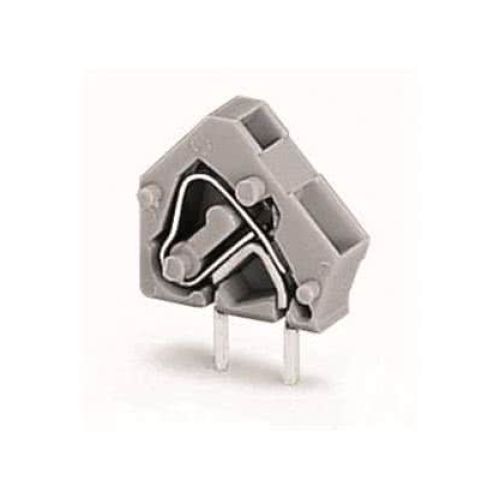

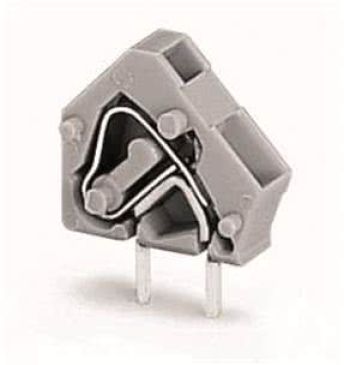

WAGO Leiterplattenklemme 236-744, Einzelklemme 1-polig, CAGE CLAMP

Wago
Herst.-Nr.: 236-744
EAN: 4044918774413
GPSR
22,90 €

inkl. MwSt. + Versand ab 6,95 €

1-3 Werktage
paketversandfähiger Artikel
PayPal Visa Mastercard American Express Vorkasse Finanzierung - BNP Paribas S.A.

WAGO 236-744 Einzelklemme 2,5mm² blau – Printklemme mit Federzuganschluss

Die WAGO 236-744 anreihbare Einzelklemme ist die ideale Lösung für sichere und effiziente Leiterplattenanschlüsse in der modernen Elektronikfertigung. Mit ihrem bewährten Federzuganschluss (CAGE CLAMP®) ermöglicht sie eine schnelle, werkzeugunterstützte Verdrahtung und sorgt für zuverlässige Verbindungen – auch bei anspruchsvollen Anwendungen.

Dank kompakter Bauform, robuster Verarbeitung und flammwidrigem Thermoplast (UL 94 V0) bietet die Printklemme höchste elektrische Sicherheit bei minimalem Platzbedarf. Die verzinnte Oberfläche gewährleistet langlebige Kontakte, während der signalblaue Isolierkörper eine schnelle Identifikation und Fehlervermeidung im Aufbau unterstützt.

  • Effiziente Verdrahtung: Federzuganschluss für einfache Handhabung, zugänglich von vorn und im 45°-Winkel.
  • Vielseitig einsetzbar: Geeignet für eindrähtige, mehrdrähtige und feindrähtige Leiter (mit/ohne Aderendhülse) von 0,08 bis 2,5 mm².
  • Sichere Verbindung: Lötanschluss für stabile Befestigung auf der Leiterplatte, ausgelegt für 24 A und 320 V.
  • Kompakte Maße: Nur 13 mm Bauhöhe, Rastermaß 5 mm – ideal für dichte Bestückungspläne.
  • Flexibel anreihbar: Perfekt zur Konfektionierung individueller Klemmenleisten, auch für metrische und zöllige Rastermaße geeignet.

Die WAGO 236-744 eignet sich optimal für Elektronikentwickler, Ingenieure und Fertigungsprofis, die Wert auf unkomplizierte Handhabung und maximale Sicherheit legen. Sie lässt sich effizient in industrielle Serienverdrahtungen integrieren und unterstützt flexible Schaltungsanpassungen durch Brückungsmöglichkeiten. Typische Einsatzbereiche sind Steuerungsbau, Maschinenbau, Automatisierungstechnik und die Entwicklung elektronischer Geräte.

Verlassen Sie sich auf die bewährte WAGO-Qualität: Die Einzelklemme arbeitet auch unter rauen Bedingungen und Temperaturen von -60 °C bis +105 °C zuverlässig. Sie ist die perfekte Wahl für individuelle Leiterplattenverbindungen, die höchste Ansprüche an Sicherheit und Flexibilität erfüllen.

Bestellen Sie die vielseitige WAGO 236-744 Printklemme jetzt bei smartgoods.de aus Dresden und profitieren Sie von einer professionellen Lösung für Ihre Verdrahtungsprojekte.

Technische Daten – WAGO 236-744 Einzelklemme

  • Anschlussart Leiter: Federzuganschluss (CAGE CLAMP®)
  • Anschlussart Leiterplatte: Lötkontakt
  • Leiterquerschnitt:
    • Eindrähtig/mehrdrähtig: 0,08 – 2,5 mm²
    • Feindrähtig mit Aderendhülse: 0,25 – 1,5 mm²
    • Feindrähtig ohne Aderendhülse: 0,08 – 2,5 mm²
  • Bauform: 1-polig, Höhe 13 mm, Rastermaß 5 mm
  • Farbe: Blau
  • Werkstoff Isolierkörper: Thermoplast, UL 94 V0
  • Werkstoff Anschlussoberfläche: Zinn
  • Betriebstemperatur: -60 °C bis +105 °C
  • Bemessungsstrom: 24 A
  • Bemessungsspannung: 320 V
  • Stoßspannung: 4 kV (Überspannungskategorie III, Verschmutzungsgrad 2)
  • Befestigungsart: Löten
  • Pinlänge: 4 mm
  • Einsatzbereich: Industrie, Steuerungstechnik, Maschinenbau, Automatisierung
