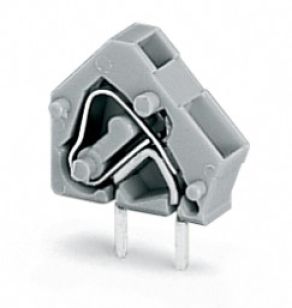

WAGO Leiterplattenklemme 236-747, 1-polig, 2,5mm²

WAGO 236-747 Printklemme 1-polig 2,5mm² Federzug/Löt, Rastermaß 5,08mm – hellgrün

Die WAGO 236-747 Printklemme bietet eine zuverlässige und flexible Lösung für sichere Leiterplattenverbindungen. Ausgestattet mit moderner CAGE CLAMP®-Technik, ermöglicht sie eine schnelle, werkzeugoptimierte Montage und sorgt für dauerhaft stabile Kontakte – ideal für anspruchsvolle Anwendungen in Entwicklung, Fertigung und Wartung.

• Schnelle Installation: Der bewährte Federzuganschluss (CAGE CLAMP®) ermöglicht einen sicheren Leiteranschluss in kürzester Zeit – ganz ohne aufwendiges Schrauben.
• Flexibles Rastermaß: Mit 5/5,08 mm Rastermaß und anreihbarer Bauweise passt sich die Printklemme unterschiedlichen Leiterplattenlayouts und Gehäuseformen an.
• Hohe Sicherheit: Die Klemme ist für Ströme bis 24 A und Spannungen bis 320 V ausgelegt. Der Isolierkörper aus selbstverlöschendem Thermoplast (UL 94 V0) schützt zuverlässig auch bei anspruchsvollen Anwendungen.
• Kompaktes Design: Mit nur 13 mm Bauhöhe und einpoliger Ausführung eignet sich die Klemme optimal für platzkritische Anwendungen. Der Anschlusswinkel (45°/135°) erleichtert die Verdrahtung bei wenig Raum.
• Vielseitige Anschlussmöglichkeiten: Geeignet für eindrähtige, feindrähtige und mehrdrähtige Leiter von 0,08 bis 2,5 mm² – mit oder ohne Aderendhülse. Die Lötanschlüsse sorgen für eine stabile Verbindung zur Leiterplatte.
• Robuste Industriequalität: Der verzinnte Anschlusskontakt bietet hohe Korrosionsbeständigkeit, der Isolierstoff hält Temperaturen von -60 bis +105 °C stand.

Die WAGO 236-747 Printklemme optimiert die Verdrahtung auf Leiterplatten und ist besonders gefragt in Automatisierung, Schaltschrankbau und industrieller Steuerungstechnik. Sie eignet sich ideal für Elektronikentwickler, Anlagenbauer und Techniker, die Wert auf Zuverlässigkeit, Flexibilität und Qualität legen.

Dank schneller Reihenanordnung, optionaler Brückung und werkzeugunterstützter Bedienung ist die Klemme vielseitig einsetzbar – von Prototypen bis zur Serienfertigung. Das markante hellgrüne Gehäuse sorgt für eine eindeutige Identifikation der Anschlusspunkte.

Optimieren Sie Ihre Leiterplattenverdrahtung mit der WAGO 236-747 Printklemme – für sichere Kontakte, flexible Konfiguration und effizientes Arbeiten. Jetzt online bestellen bei smartgoods.de aus Dresden.

Technische Daten (Übersicht)

• Polzahl: 1-polig, anreihbar
• Rastermaß: 5 / 5,08 mm
• Leiteranschluss: CAGE CLAMP® Federzuganschluss
• Leiterquerschnitt: 0,08 – 2,5 mm² (eindrähtig/feindrähtig ohne Hülse), 0,25 – 1,5 mm² (mit Hülse)
• Befestigung: Lötanschluss, Pin-Länge 4 mm
• Material Anschlusskontakt: Zinn
• Isolierstoff: Thermoplast, selbstverlöschend (UL 94 V0)
• Farbe: hellgrün
• Bauhöhe: 13 mm
• Betriebstemperatur: -60 bis +105 °C
• Bemessungsdaten: 24 A / 320 V / 4 kV Impuls
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Bedienung: Schraubendreher aus Anschlussrichtung oder rechtwinklig
• Anwendungsbereiche: Leiterplattenverdrahtung, Industrieelektronik, Automatisierung, Schaltschrankbau, Steuerungstechnik
