Zuluftfensterschaltung BROKO BL220F (v2) 752061 868MHz für Dunstabzugshaube
Dieser Fensterkontaktschalter mit montierter Außenantenne ersetzt Broko BL220F und BL220FRX . Die Kombination mit vorigen bereits installierten Geräten der BL220XXX Serie mit 868MHz ist uneingeschränkt möglich.
BL220F v2 Funk-Abluft-Sicherheitsschalter mit montierter Außenantenne Steckdosenversion DIBt
--- ANWENDUNGSBEREICH:
Abluftanlagen (Dunstabzugshauben, Wohnraumlüftungen, Ventilatoren, etc. mit einer max. Leistungsaufnahme von 1150W), die mit einem Schukostecker am Hausnetz angeschlossen sind und bei denen der Funkschalter (Empfänger) mit einer Metallverkleidung abgedeckt ist (wie es z.B. bei sogenannten Inselhauben der Fall ist.) Die externe Antenne des Funk-Schalters (Empfänger) muss dabei mit ca 10 cm Abstand ohne Kontakt zur Metallabdeckung, z.B. an der Decke befestigt werden.
--- FUNKTIONSPRINZIP:
Der Magnetkontaktschalter am Fenster (Funk-Sender BL220FTX) überwacht die Position des Fensterflügels. Wenn das Fenster geöffnet oder der Fensterflügel gekippt ist, sendet der Sender alle 10 Sekunden Freischaltsignale zum Funkempfänger und die Abluftanlage kann laufen. Wird das Fenster geschlossen, werden keine Freischaltsignale mehr gesendet und die Abluftanlage wird nach ca. 30 Sekunden Nachlaufzeit abgeschaltet.
--- HIGHLIGHTS:
- extrem hohe Sicherheit (alle sicherheitsrelevanten Bauteile sind doppelt vorhanden)
- Mikroprozessorgesteuerter Sender und Empfänger
- Sicherheitssoftware der Klasse B mit Selbstdiagnose-Funktion
- erhöhte Funk-Reichweite im Inneren des Gebäudes durch Verwendung der Funk-Frequenz 868 MHz
--- MONTAGE DES FUNKSENDERS MIT MAGNET:
Bevor mit der Montage begonnen wird, muss zuerst die Mindestöffnung des Fensters festgestellt werden. Diese richtet sich nach:
- der Leistung des Abluftgeräts in m^3/h
- der Größe des zu öffnenden Fensters in m^2
- der Größe des Öffnungsspalts am Fenster in cm
--- BERECHNUNG DER MINDESTSPALTÖFFNUNG IHRES FENSTERS:
Lesen Sie aus dem Typenschild oder der Betriebsanleitung die Abluftleistung Ihres Abluftgeräts in m^3/h ab.
Messen Sie die innere Breite und Höhe Ihres Fensters und berechnen Sie die Fenstergröße in m^2 (Breite x Höhe)
Aus der Tabelle können Sie dann das benötigte Spalt-Öffnungsmaß ablesen
Sollte es sich bei dem Fenster um ein anderes als ein rechteckiges Format handeln, fragen Sie bitte den Fachinstallateur oder Schornsteinfegermeister nach der Berechnung der Mindestöffnung.
In den meisten Fällen werden Sie feststellen, dass die Spaltgröße Ihres Fensters in der Kippstellung bereits größer ist als benötigt. In diesem Fall wird dann der Funksender und Magnet lt. Zeichnung am Fenster montiert.
Achtung!
Ist das für diese Installation ausgewählte Fenster mit einer Außenjalousie ausgestattet, darf diese während des Betriebes des Abluft-Sicherheitsschalters nicht geschlossen werden.
Das Funk-Sender Gehäuse wird am Fensterrahmen befestigt, der Magnet ist am Fensterflügel so zu befestigen, dass er wie auf der Abbildung zum Pfeil am Sender-Gehäuse positioniert ist.
Der Gesetzgeber schreibt vor, dass beide Teile mechanisch am Fenster befestigt werden müssen (dafür werden 4 Stück Schrauben mitgeliefert)
Der Abstand zwischen Funk-Sender und Magnet sollte bei geschlossenem Fenster ca 5-10mm betragen. Bei geöffnetem (gekippten) Fenster sollte dieser Abstand mind. 40mm betragen. Somit ist das sichere Ein- und Ausschalten des Magnetschalters gewährleistet.
--- INBETRIEBNAHME:
Das Gehäuse des Funksenders besteht aus einem Unterteil und einem Oberteil, die durch Magnetkraft zusammenhalten. Trennen Sie beide Teile und legen Sie die Batterien polungsrichtig ein.
Führen Sie die beiden Gehäuseteile wieder zusammen.
Montage des Sicherheitsbügels (Umstecksicherung): Bevor Sie den Funk-Schalter in die Steckdose stecken, muss der Stecker Ihres Abluftgeräts in den Funk-Schalter gesteckt und mit der Umstecksicherung abgesichert werden (anders hat der Schalter keine Funktion!)
Die Umstecksicherung dient dazu, ein versehentliches Umstecken des Abluftgeräts in eine nicht gesicherte Stromquelle zu verhindern. Es ist ein wichtiger Sicherheitsfaktor und ist gesetzlich vorgeschrieben. Legen Sie den Sicherheitsbügel über den eingesteckten Stecker und befestigen Sie diesen mit den beiliegenden vier Schrauben (zwei Kunststoffschrauben und zwei Metallschrauben)
Wichtig!! Der Funk-Abluft-Sicherheitsschalter funktioniert nur mit eingeschraubten Sicherheitsbügel.
Stecken Sie den Funk-Schalter in die Steckdose.
Drücken Sie die "Test"-Taste am Funk-Sender und der Testvorgang für den Funk-Sender mit dem Empfänger beginnt. Während des Testvorgangs, der ca. 1 Minute dauert, blinkt am Funk-Sender die grüne LED und am Empfänger blinkt die Anzeige abwechselnd rot-grün.
Wichtig!! Falls der Testvorgang nicht gestartet wird (grüne Diode blinkt nicht), kontrollieren Sie die Polarität und den Ladezustand der eingelegten Batterien.
Nach beendetem Testdurchlauf leuchtet die Anzeige am Funk-Schalter grün (der Betrieb der angeschlossenen Dunstabzugshaube ist damit freigegeben) und die Leuchtanzeige am Funk-Sender signalisiert alle 10 Sekunden durch kurzes Blinken die Sendung eines Steuersignals.
Nach dem Schließen des Fensters wird das Senden des Steuersignals abgebrochen (grüne LED am Sender blinkt nicht mehr) und der Funk-Schalter unterbricht nach ca. 30 Sekunden Nachlaufzeit die Stromzufuhr zum Abluftgerät.
Sobald das Fenster geöffnet wird, beginnt der Funk-Sender wieder die Steuersignale zu senden und der Funk-Schalter gibt die Steckdose wieder frei.
Wichtig!! Achten Sie bitte drauf, dass die externe Antenne des Funk-Schalters außerhalb der Metallverkleidung mit ca 10 cm Abstand montiert ist - sonst kann die Funktion des Schalters gestört werden (Steuersignale vom Funk-Sender können nicht richtig empfangen werden).
--- TECHNISCHE DATEN:
Stromversorgung: 230 V / 50 Hz
Schaltleistung: 1150 W
Leistungsaufnahme: 3 W
Sendefrequenz: 868 MHz
Schaltabstand Gehäuse/Magnet: 5 bis 10 mm
--- LIEFERUMFANG:
1 x Funk-Sicherheitsschalter Empfänger, 1 x Sicherheitsbügel, 1 x Montage- / Bedienungsanleitung, 2 x M3x14 mm Kunststoffschraube, 2 x 2,2x9,5mm Metallschraube, 2 x 2,9x6,5mm Schraube, 2 x AAA Batterie 1,5V, 1 x Magnet und 1 x Sender.
Dieser Fensterkontaktschalter mit montierter Außenantenne ersetzt Broko BL220F und BL220FRX . Die Kombination mit vorigen bereits installierten Geräten der BL220XXX Serie mit 868MHz ist uneingeschränkt möglich.
BL220F v2 Funk-Abluft-Sicherheitsschalter mit montierter Außenantenne Steckdosenversion DIBt
--- ANWENDUNGSBEREICH:
Abluftanlagen (Dunstabzugshauben, Wohnraumlüftungen, Ventilatoren, etc. mit einer max. Leistungsaufnahme von 1150W), die mit einem Schukostecker am Hausnetz angeschlossen sind und bei denen der Funkschalter (Empfänger) mit einer Metallverkleidung abgedeckt ist (wie es z.B. bei sogenannten Inselhauben der Fall ist.) Die externe Antenne des Funk-Schalters (Empfänger) muss dabei mit ca 10 cm Abstand ohne Kontakt zur Metallabdeckung, z.B. an der Decke befestigt werden.
--- FUNKTIONSPRINZIP:
Der Magnetkontaktschalter am Fenster (Funk-Sender BL220FTX) überwacht die Position des Fensterflügels. Wenn das Fenster geöffnet oder der Fensterflügel gekippt ist, sendet der Sender alle 10 Sekunden Freischaltsignale zum Funkempfänger und die Abluftanlage kann laufen. Wird das Fenster geschlossen, werden keine Freischaltsignale mehr gesendet und die Abluftanlage wird nach ca. 30 Sekunden Nachlaufzeit abgeschaltet.
--- HIGHLIGHTS:
- extrem hohe Sicherheit (alle sicherheitsrelevanten Bauteile sind doppelt vorhanden)
- Mikroprozessorgesteuerter Sender und Empfänger
- Sicherheitssoftware der Klasse B mit Selbstdiagnose-Funktion
- erhöhte Funk-Reichweite im Inneren des Gebäudes durch Verwendung der Funk-Frequenz 868 MHz
--- MONTAGE DES FUNKSENDERS MIT MAGNET:
Bevor mit der Montage begonnen wird, muss zuerst die Mindestöffnung des Fensters festgestellt werden. Diese richtet sich nach:
- der Leistung des Abluftgeräts in m^3/h
- der Größe des zu öffnenden Fensters in m^2
- der Größe des Öffnungsspalts am Fenster in cm
--- BERECHNUNG DER MINDESTSPALTÖFFNUNG IHRES FENSTERS:
Lesen Sie aus dem Typenschild oder der Betriebsanleitung die Abluftleistung Ihres Abluftgeräts in m^3/h ab.
Messen Sie die innere Breite und Höhe Ihres Fensters und berechnen Sie die Fenstergröße in m^2 (Breite x Höhe)
Aus der Tabelle können Sie dann das benötigte Spalt-Öffnungsmaß ablesen
Sollte es sich bei dem Fenster um ein anderes als ein rechteckiges Format handeln, fragen Sie bitte den Fachinstallateur oder Schornsteinfegermeister nach der Berechnung der Mindestöffnung.
In den meisten Fällen werden Sie feststellen, dass die Spaltgröße Ihres Fensters in der Kippstellung bereits größer ist als benötigt. In diesem Fall wird dann der Funksender und Magnet lt. Zeichnung am Fenster montiert.
Achtung!
Ist das für diese Installation ausgewählte Fenster mit einer Außenjalousie ausgestattet, darf diese während des Betriebes des Abluft-Sicherheitsschalters nicht geschlossen werden.
Das Funk-Sender Gehäuse wird am Fensterrahmen befestigt, der Magnet ist am Fensterflügel so zu befestigen, dass er wie auf der Abbildung zum Pfeil am Sender-Gehäuse positioniert ist.
Der Gesetzgeber schreibt vor, dass beide Teile mechanisch am Fenster befestigt werden müssen (dafür werden 4 Stück Schrauben mitgeliefert)
Der Abstand zwischen Funk-Sender und Magnet sollte bei geschlossenem Fenster ca 5-10mm betragen. Bei geöffnetem (gekippten) Fenster sollte dieser Abstand mind. 40mm betragen. Somit ist das sichere Ein- und Ausschalten des Magnetschalters gewährleistet.
--- INBETRIEBNAHME:
Das Gehäuse des Funksenders besteht aus einem Unterteil und einem Oberteil, die durch Magnetkraft zusammenhalten. Trennen Sie beide Teile und legen Sie die Batterien polungsrichtig ein.
Führen Sie die beiden Gehäuseteile wieder zusammen.
Montage des Sicherheitsbügels (Umstecksicherung): Bevor Sie den Funk-Schalter in die Steckdose stecken, muss der Stecker Ihres Abluftgeräts in den Funk-Schalter gesteckt und mit der Umstecksicherung abgesichert werden (anders hat der Schalter keine Funktion!)
Die Umstecksicherung dient dazu, ein versehentliches Umstecken des Abluftgeräts in eine nicht gesicherte Stromquelle zu verhindern. Es ist ein wichtiger Sicherheitsfaktor und ist gesetzlich vorgeschrieben. Legen Sie den Sicherheitsbügel über den eingesteckten Stecker und befestigen Sie diesen mit den beiliegenden vier Schrauben (zwei Kunststoffschrauben und zwei Metallschrauben)
Wichtig!! Der Funk-Abluft-Sicherheitsschalter funktioniert nur mit eingeschraubten Sicherheitsbügel.
Stecken Sie den Funk-Schalter in die Steckdose.
Drücken Sie die "Test"-Taste am Funk-Sender und der Testvorgang für den Funk-Sender mit dem Empfänger beginnt. Während des Testvorgangs, der ca. 1 Minute dauert, blinkt am Funk-Sender die grüne LED und am Empfänger blinkt die Anzeige abwechselnd rot-grün.
Wichtig!! Falls der Testvorgang nicht gestartet wird (grüne Diode blinkt nicht), kontrollieren Sie die Polarität und den Ladezustand der eingelegten Batterien.
Nach beendetem Testdurchlauf leuchtet die Anzeige am Funk-Schalter grün (der Betrieb der angeschlossenen Dunstabzugshaube ist damit freigegeben) und die Leuchtanzeige am Funk-Sender signalisiert alle 10 Sekunden durch kurzes Blinken die Sendung eines Steuersignals.
Nach dem Schließen des Fensters wird das Senden des Steuersignals abgebrochen (grüne LED am Sender blinkt nicht mehr) und der Funk-Schalter unterbricht nach ca. 30 Sekunden Nachlaufzeit die Stromzufuhr zum Abluftgerät.
Sobald das Fenster geöffnet wird, beginnt der Funk-Sender wieder die Steuersignale zu senden und der Funk-Schalter gibt die Steckdose wieder frei.
Wichtig!! Achten Sie bitte drauf, dass die externe Antenne des Funk-Schalters außerhalb der Metallverkleidung mit ca 10 cm Abstand montiert ist - sonst kann die Funktion des Schalters gestört werden (Steuersignale vom Funk-Sender können nicht richtig empfangen werden).
--- TECHNISCHE DATEN:
Stromversorgung: 230 V / 50 Hz
Schaltleistung: 1150 W
Leistungsaufnahme: 3 W
Sendefrequenz: 868 MHz
Schaltabstand Gehäuse/Magnet: 5 bis 10 mm
--- LIEFERUMFANG:
1 x Funk-Sicherheitsschalter Empfänger, 1 x Sicherheitsbügel, 1 x Montage- / Bedienungsanleitung, 2 x M3x14 mm Kunststoffschraube, 2 x 2,2x9,5mm Metallschraube, 2 x 2,9x6,5mm Schraube, 2 x AAA Batterie 1,5V, 1 x Magnet und 1 x Sender.
Geräte für welches dieses Ersatzteil passt
Geben Sie die Modellbezeichnung oder -nummer ein. Das Ersatzteil passt zu Ihrem Gerät, wenn es als kompatibel gekennzeichnet ist. Verwenden Sie nicht die Suchfunktion Ihres Browsers.
Zubehör
1-3 Werktage

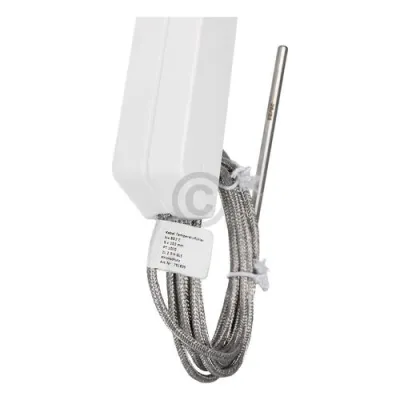

Herst.-Nr.: 752078
