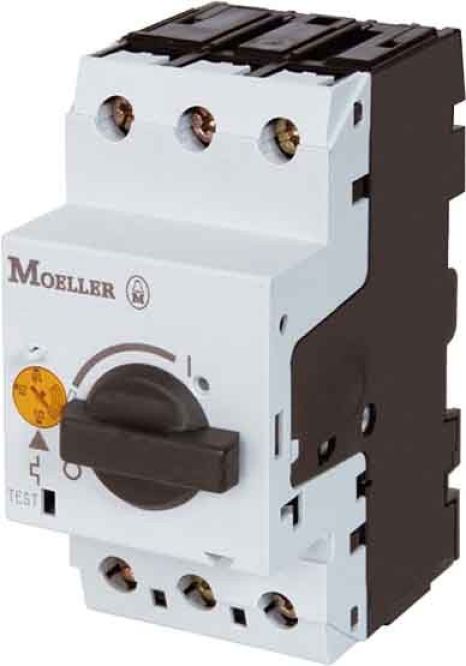

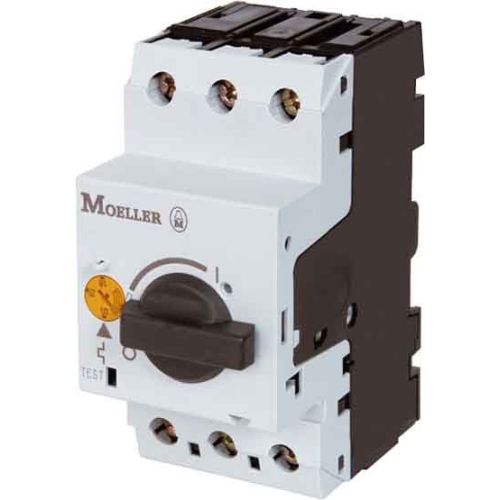

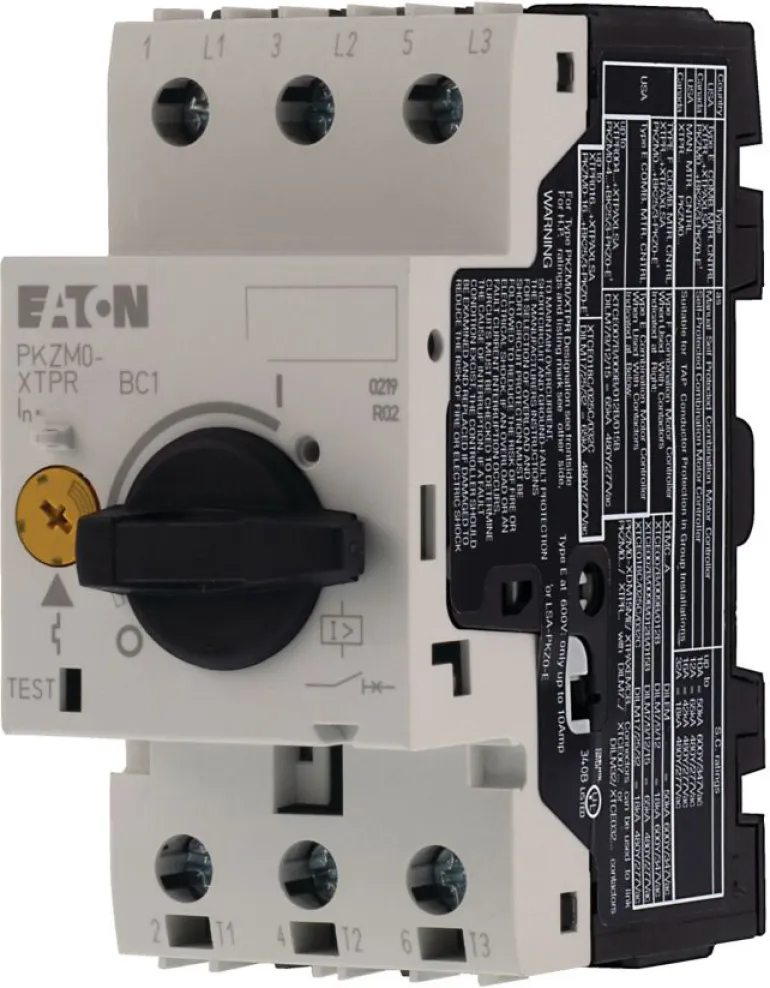

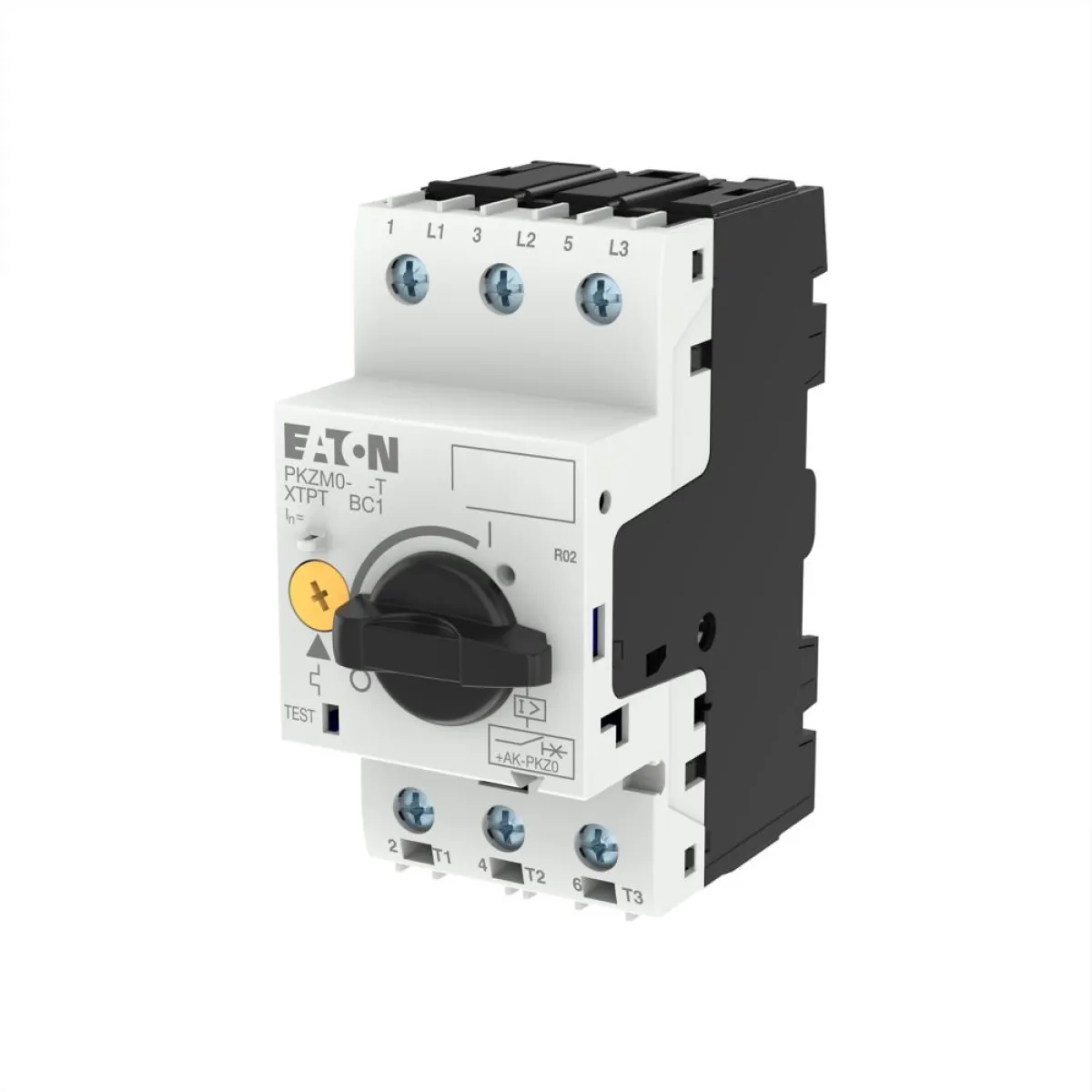

EATON Transformatorschutzschalter PKZM0-25-T 278493, 3-polig, 20-25A

EATON PKZM0-25-T Transformatorschutzschalter 25A, 3-polig, IP20

Der EATON PKZM0-25-T Transformatorschutzschalter bietet zuverlässigen Schutz für Transformatoren und elektrische Anlagen im industriellen Umfeld. Mit seinem einstellbaren Überlastauslöser (20–25 A) und dem unverzögerten Kurzschlussschutz sorgt er für maximale Sicherheit und Flexibilität – ideal für Maschinenbau, Steuerungstechnik und Anlagenmodernisierung.

• Effektiver Transformatorschutz: Speziell entwickelt für Transformatoren mit hohem Einschaltstrom. Der PKZM0-25-T schützt zuverlässig vor Überlast und Kurzschluss.
• Vielseitig einsetzbar: Die 3-polige Ausführung und der flexible Einstellbereich machen den Schalter universell für verschiedene Anwendungen und Modernisierungen nutzbar.
• Einfache Installation: Dank Schraub- und Hutschienenmontage lässt sich der Schutzschalter schnell und sicher in Schaltschränken oder auf Hutschienen montieren.
• Robuste Bauweise: Langlebige Komponenten, ein kompaktes Kappeneinbaumaß von 45 mm und eine hohe Bemessungsspannung bis 690 V gewährleisten einen zuverlässigen Betrieb.
• Hohe Sicherheit: Die Schutzart IP20 und die fingerberührsichere Konstruktion bieten erhöhte Arbeitssicherheit gemäß VDE 0106 T. 100.
• Erweiterbar: Optionales Zubehör wie Hilfsschalter oder Spannungsauslöser ermöglicht eine individuelle Anpassung der Steuerungs- und Schutzfunktionen.

Der EATON PKZM0-25-T ist die ideale Wahl für Elektroinstallateure, Wartungs- und Instandhaltungsteams sowie Betriebsleiter, die Wert auf moderne Schutztechnik legen. Besonders in industriellen Anwendungen schützt er Transformatoren zuverlässig vor Überströmen und Netzstörungen.

Die einfache Montage und die robusten Schraubklemmen reduzieren den Installationsaufwand. Die phasenausfallempfindliche Technologie nach VDE 0660/IEC EN 60947 erhöht die Betriebssicherheit, indem sie kritische Netzausfälle frühzeitig erkennt und meldet.

Mit seiner kompakten Baugröße passt der PKZM0-25-T auch in beengte Schaltschränke und überzeugt durch geringe Verlustleistung – ideal für energieeffiziente Anwendungen.

• Geeignet für: Elektriker, Industrie, Maschinen- und Anlagenbau, Steuerungstechnik
• Kompatibilität: Passend für gängige Transformatoren, Zubehör wie Hilfsschalter und Spannungsauslöser verfügbar
• Vorteile: Einfache Fehlermeldung dank Ausgelöstmelder, schnelle Montage, langlebiges Design

Technische Daten – EATON PKZM0-25-T

• Polzahl: 3-polig
• Bemessungsdauerstrom (Iu): 25 A
• Bemessungsspannung (Ue): bis 690 V
• Überlastauslöser Stromeinstellung: 20–25 A (einstellbar)
• Kurzschlussauslöser (unverzögert): 420 A
• Bemessungsgrenzkurzschlussausschaltstrom (Icu) bei 400 V, 50 Hz: 50 kA
• Verlustleistung: 6,83 W
• Anschlussart Hauptstromkreis: Schraubanschluss
• Schutzart: IP20 (fingersicher)
• Bauform: Einbaugerät, Kappeneinbaumaß 45 mm
• Montage: Schraub- oder Hutschienenmontage
• Mit Ausgelöstmelder: ja
