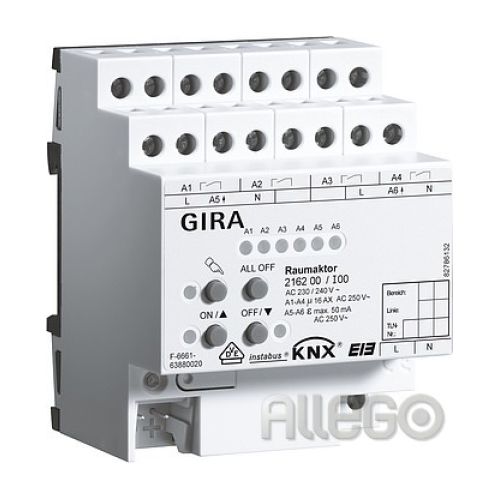

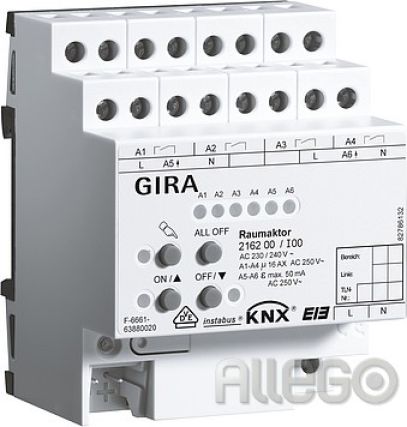

Gira 216200 Raumaktor KNX/EIB REG

Instabus KNX/EIBRaumaktor Instabus KNX/EIB REG plus Produktfamilie:AusgabeProdukttyp:Binärausgang 4fachDer Raumaktor steuert in einem Gerät drei verschiedene Gewerke, wie Beleuchtung, Jalousie und Heizung. Die vier Relaisausgänge lassen sich in der ETS (Engineering Tool Software) entweder auf Jalousiebetrieb oder Schaltbetrieb einstellen, auch ein Mischbetrieb ist möglich. Zwei Schaltausgänge ergeben einen Jalousieausgang. Zusätzlich sind zwei weitere elektronische Schaltausgänge für die Ansteuerung von Stellantrieben vorhanden.Montage auf DIN-Hutschiene. Zur Projektierung und Inbetriebnahme des Gerätes wird die ETS3.0d empfohlen.Schaltbetrieb -Der Raumaktor steuert mit seinen Relaiskontakten elektrische Verbraucher wie beispielsweise Beleuchtungsanlagen. Die Relaiskontakte sind bistabil, so dass der zuletzt eingestellte Schaltzustand auch bei Ausfall der Versorgungsspannung unverändert bleibt. -Funktionseigenschaften je Ausgang: umfangreiche Zeitfunktionen, logische Verknüpfungen, Szenen, Sperrfunktionen oder alternativ Zwangsführungen, erweiterte Rückmeldungen, eine zyklische Überwachung der eintreffenden Schalttelegramme sowie einen Betriebsstundenzähler.Jalousiebetrieb -Der Raumaktor steuert mit seinen Relaiskontakten elektrisch betriebene Jalousien, Rollläden, Markisen, Lüftungsklappen oder ähnliche Behänge mit einer Netzspannung von 230 V AC. -Funktionseigenschaften für jeden Ausgangskanal: separat parametrierbare Fahrzeiten, erweiterte Rückmeldefunktionen, Zuordnungen auf bis zu fünf verschiedene Sicherheitsfunktionen, eine umfangreiche Sonnenschutzfunktion und die Einbindung in Szenen oder Zwangsführungen.Raumtemperaturregelung -Zwei zusätzliche elektronische Schaltausgänge dienen der geräuschlosen Ansteuerung von elektrothermischen Stellantrieben für Heiz- oder Kühlanlagen. -Stetige Stellgrößentelegramme werden in ein pulsweitenmoduliertes Ausgangssignal (PWM) umgesetzt. Dadurch können die Stellantriebe stetig angesteuert werden. Alternativ ist die Umsetzung von schaltenden Stellgrößen möglich. Statusmeldung für die Ventilstellung und die zyklische Überwachung der Stellgrößentelegramme. -Notbetrieb bei Busspannungsausfall oder Bus- und Netzspannungswiederkehr plus Zwangsstellung über Bustelegramm im Sommer- und Winterbetrieb -Alarmmeldung bei Kurzschluss oder Überlast des Schaltausgangs und Festsitzschutz für die Ventile, es können stromlos geschlossene oder geöffnete Ventilantriebe angeschlossen werden -Überwachung der Netzspannungsversorgung und damit im Störfall die Aussendung einer Alarmmeldung auf den Bus -Sammelmeldungen alle Ventile geschlossen und größte Stellgröße Anschlüsse: Instabus über Anschluss- und Abzweigklemme 059500 Last über Schraubklemmen 0,5 bis 4 mm eindrähtig 0,35 bis 4 mm feindrähtig ohne Aderendhülse 0,14 bis 2,5 mm feindrähtig mit Aderendhülse Abmessungen: REG Gerät mit 4 TE Heizungsausgänge Schaltkontakt: Triac Schaltstrom: 5 mA bis 50 mA Max. Einschaltstrom: 1,5 A, 2 s Relais-Ausgänge Schaltkontakt: -Kontakt, potentialfreier Schließer Schaltvermögen AC230V: 16 A / AC 1 bzw. 6 A / AC 3 Max. Einschaltstrom: 800 A, 200 s 165 A, 20 ms Anschlussleistung: 3000 W Ohmsche Last 16 A, max. 140 F Kapazitive Last AC 230 V 1380 VA Motoren (Jalousie- oder Lüfter) 3000 W Glühlampen 2500 W HV-Halogen 1200 VA NV-Halogen, gewickelter Trafo 1500 W NV-Halogen, Gira Tronic-Trafo 1000 VA Leuchtstofflampen,unkompensiert 2300 VA LeuchstofflampenDuo-Schaltung 1160 VA Leuchstofflampenparallel kompensiert 1000 W Quecksilberdampflampen unkompensiert 1160 W Quecksilberdampflampen parallel kompensiert 216200


Bussystem KNX: ja
Bussystem Funkbus: nein
Bussystem LON: nein
Bussystem Powernet: nein
Andere Bussysteme: ohne
Montageart: REG
Breite in Teilungseinheiten: 4
Busankopplung inklusive: nein
LED ansteuern: nein
Mit LED-Anzeige: nein
Vor Ort-/Handbedienung: nein
Max. Schaltstrom: 2300 A
Geeignet für C-Last: nein
Funktion Schalten: ja
Verschiedene Phasen anschließbar: nein
Stromart: AC
Schutzart (IP): IP20
